顾名思义，屏蔽电缆有屏蔽二字，通过在传输电缆上加一层屏蔽层，是一种抗外界电磁干扰的电缆。电缆结构的所谓“屏蔽”也是改善电场分布的一种手段。电缆导体由多股线绞合而成，与绝缘层之间容易形成气隙，导体表面不光滑，容易引起电场集中。接下来，下面小编就屏蔽线的相关知识进行详细说明。

         1、电缆屏蔽层

       1、在导体表面加一层半导电材料的屏蔽层。它与屏蔽导体具有相同的电位，与绝缘层接触良好，因此在导体与绝缘层之间发生局部放电。该屏蔽层也称为内屏蔽层。此外，绝缘表面与护套的接触区域可能会出现缝隙，电缆弯曲使油纸电缆的绝缘表面更容易产生裂纹，引起局部放电。

         2. 在绝缘层之上添加一层半导体材料屏蔽层。与屏蔽绝缘层接触良好，与金属护套电位相同，避免了绝缘层间的局部放电。层和护套。

        电缆的屏蔽层用于均匀传导线芯和隔离电场。 6kV以上的中高压电力电缆一般都有导体屏蔽层和绝缘屏蔽层，但有些低压电缆则没有。它有一个屏蔽层。屏蔽层有两种类型：半导体屏蔽层和金属屏蔽层。

        第二屏蔽电缆、

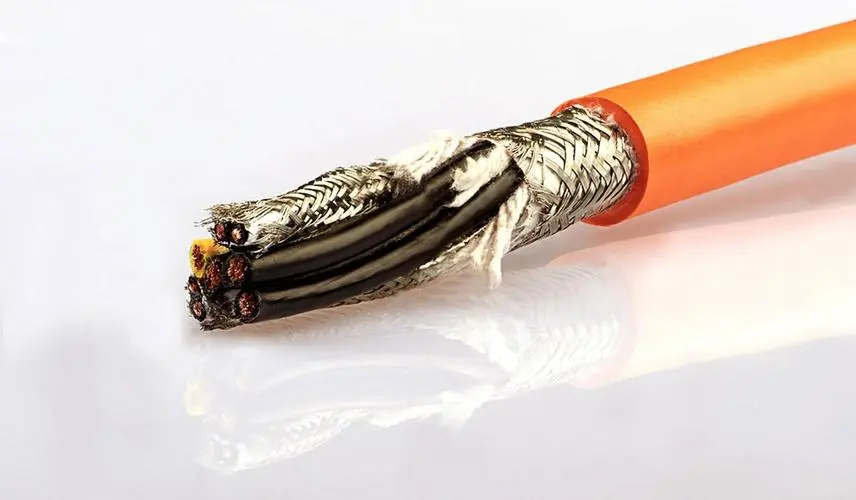

        这类电缆的屏蔽层多采用金属丝或金属薄膜编织而成，有单屏蔽和多屏蔽等多种方式。单屏蔽是指可以用一根或多根导线包裹的单个屏蔽网或薄膜。多重屏蔽方式是在一根电缆中加入多个屏蔽网和一层屏蔽膜。有的用于隔离导线间的电磁干扰，有的则采用双层屏蔽，屏蔽效果更好。屏蔽机制是通过将屏蔽层接地来隔离外部线对上的感应干扰电压。

         1. 半导电屏蔽

       半导屏蔽通常安装在导电芯的外表面和绝缘层的外表面，分别称为内半导屏蔽和外半导屏蔽。半导屏蔽具有很低的电阻率。 ，由厚度小的半导体材料制成。内部半导电屏蔽层用于芯线的均匀外表面避免电场、粗糙的导体表面和绞合的线芯引起的气隙在导体和绝缘体中产生局部放电。外层半导电屏蔽层与绝缘层外表面接触良好，与金属护套电位相同，避免因电缆绝缘层开裂等缺陷造成金属护套局部放电。水面。

         2. 金属护罩

       对于无金属护套的中低压电力电缆，除增加半导电屏蔽层外，还应增加金属屏蔽层。金属屏蔽层通常用铜带或铜线缠绕，主要起电场屏蔽作用。

        因为通过电源线的电流比较大，所以会在电流周围产生磁场。额外的屏蔽层可用于屏蔽电缆内的电磁场，使其不影响其他组件。另外，电缆的屏蔽层可以起到一定的接地保护作用，如果电缆的芯线损坏，漏电流会像地网一样沿着屏蔽层流动，起到安全保护的作用。由此可见，电缆屏蔽层的作用还是很大的。
